Exproof Gaz Sensörü Kurulumunda Yapılan 5 Kritik Hata

Exproof Gaz Sensörü Kurulumunda Yapılan 5 Kritik Hata

Endüstriyel tesislerde, özellikle petrokimya, maden, ilaç ve boya fabrikaları gibi yanıcı, parlayıcı gazların bulunduğu ortamlarda güvenlik en üst düzeyde tutulmalıdır. Bu tesislerdeki en kritik güvenlik ekipmanlarından biri de exproof gaz sensörü sistemleridir. Ancak, doğru ekipmana sahip olmak kadar bu ekipmanın doğru şekilde kurulması da hayati önem taşır. Yanlış bir kurulum, ATEX sertifikalı en pahalı cihazı bile işlevsiz hale getirebilir ve geri dönüşü olmayan felaketlere yol açabilir. Çarşı Tekno Market olarak, yılların verdiği tecrübeyle sahada en sık karşılaştığımız hataları ve bu hataların nasıl önlenebileceğini bu kapsamlı rehberde bir araya getirdik.

Exproof Gaz Sensörü ve ATEX Standartlarının Önemi

Patlayıcı atmosferlerin (Atmosphères Explosibles - ATEX) bulunduğu alanlarda kullanılan her türlü elektrikli ekipmanın, o bölgenin risk sınıfına (Zone) uygun olması zorunludur. Exproof gaz sensörü, ortamdaki sızıntıyı algılayıp sistemi kapatma veya alarm verme işlevini görürken, kendisi de bir ateşleme kaynağı oluşturmamalıdır. Bu cihazlar genellikle Ex d (alev sızdırmaz) veya Ex i (kendinden emniyetli) koruma tipleriyle tasarlanır.

Çarşı Tekno Market uzmanlığına göre, bir sensörün kurulumu sadece fiziksel bir montaj değil, aynı zamanda mühendislik hesaplamalarına dayanan bir süreçtir. Projenizde ihtiyaç duyduğunuz tüm exproof gaz sensörü (ekransız ve dijital ekran) modelleri ve tamamlayıcı ekipmanlar için bizimle iletişime geçebilirsiniz. Fiyatlar proje ve ihtiyaca göre değişkenlik gösterir.

1. Yanlış Zone ve Gaz Grubu Sınıflandırması Yapmak

Kurulumda yapılan ilk ve en büyük hata, alanın Zone sınıflandırmasının veya ortamdaki gazın fiziksel özelliklerinin yanlış değerlendirilmesidir. Patlayıcı ortamlar genel olarak üç gruba ayrılır:

• Zone 0: Patlayıcı gaz karışımının sürekli veya çok uzun süre hakim olduğu alanlar.
• Zone 1: Normal çalışma koşullarında patlayıcı atmosferin oluşma ihtimalinin yüksek olduğu alanlar.
• Zone 2: Normal çalışmada patlayıcı atmosferin oluşma ihtimalinin düşük olduğu ve oluşsa bile kısa sürdüğü alanlar.
• Gaz Grupları: IIA (Metan, Propan), IIB (Etilen), IIC (Hidrojen, Asetilen).

Eğer Zone 1 bölgesine sadece Zone 2 uyumlu bir exproof gaz sensörü monte edilirse, cihazın koruma seviyesi ortamdaki riski karşılamayacaktır. Benzer şekilde, IIB sınıfı bir gaz sensörünü hidrojenin (IIC) bulunduğu bir alana kurmak, cihazın patlamayı hapsedememesine neden olabilir. Kurulum öncesi tesisin risk haritası mutlaka incelenmeli ve doğru sertifikasyona sahip ürünler seçilmelidir.

2. Uygunsuz Kablo Rakoru ve Kör Tapa Kullanımı

Bir exproof gaz sensörü ne kadar kaliteli olursa olsun, cihazın içine giren kabloların sızdırmazlığı sağlanmadığı sürece sistem savunmasızdır. Sıklıkla yapılan hata, standart plastik rakorların veya yanlış tipte exproof kablo rakorları kullanılmasıdır.

Ex d koruma tipine sahip bir gaz dedektöründe, alev yolunun (flamepath) bozulmaması için mutlaka metalik (pirinç veya paslanmaz çelik) ve sertifikalı exproof rakorlar tercih edilmelidir. Ayrıca sensör gövdesindeki boşta kalan girişler, mutlaka sertifikalı kör tapalar ile kapatılmalıdır. Eğer bu sızdırmazlık sağlanmazsa, sensörün içinde oluşabilecek bir ark veya kıvılcım, dışarıdaki patlayıcı atmosferi ateşleyebilir. Çarşı Tekno Market stoklarında bulunan yüksek kaliteli rakor ve tapalar, bu riskleri sıfıra indirmek için tasarlanmıştır.

5 Maddede Doğru Exproof Kablo Rakoru Seçimi

1. Malzeme Uyumu: Sensör gövdesi alüminyum ise korozyonu önlemek için uyumlu metaller seçilmelidir.
2. Sertifika Kontrolü: Rakorun üzerinde mutlaka ATEX veya IECEx damgası bulunmalıdır.
3. Kablo Çapı: Rakorun sıkma aralığı, kullanılan kablonun dış çapı ile tam uyumlu olmalıdır.
4. Koruma Tipi: Cihaz Ex d ise rakor da Ex d onaylı olmalıdır.
5. IP Koruma Sınıfı: Toz ve neme karşı koruma için IP66/67 seviyesindeki ürünler tercih edilmelidir.

3. Sensörün Yanlış Yüksekliğe ve Konuma Monte Edilmesi

Gazların ağırlığı, havadaki dağılımlarını belirler. Teknik personelin sıklıkla yaptığı bir hata, her gaz sensörünü standart bir yüksekliğe (genelde göz hizası) monte etmektir. Ancak gazın türüne göre montaj yüksekliği değişmelidir:

• Hafif Gazlar (Metan, Hidrojen, Amonyak): Havadan hafif oldukları için tavan seviyesine veya gazın birikebileceği en üst noktalara yakın kurulmalıdır.
• Ağır Gazlar (LPG, Propan, Bütan, Gaz yağı buharları): Havadan ağır oldukları için zemine yakın (genellikle yerden 30-50 cm yüksekliğe) monte edilmelidir.

Ayrıca, exproof duvar ve kanal tipi axial fanlar gibi havalandırma sistemlerinin yakınlığı da ölçümü etkiler. Sensör, fanın doğrudan üfleme hattında olursa gaz seyreleceği için doğru ölçüm yapılamaz. Ancak fanın emiş yönünde veya gazın doğal olarak sürükleneceği noktalarda konumlandırma yapılmalıdır. Projelerinizde gazın türüne göre doğru konumlandırma desteği almak için Çarşı Tekno Market teknik ekibine danışabilirsiniz. Telefon: 0546 546 10 04.

4. Terminal Kutuları ve Buat Bağlantılarındaki Hatalar

Gaz sensöründen çıkan sinyal kablolarının kontrol paneline iletilmesi sürecinde, ara bağlantı noktalarında kullanılan exproof terminal (dağıtım) kutuları ve exproof buatlar (alüminyum) hayati rol oynar. Bu noktalarda yapılan kalitesiz eklemeler veya standart buat kullanımı, sistemin bütünlüğünü bozar.

Özellikle Zone 1 gibi tehlikeli alanlarda yapılan kablo eklemeleri mutlaka exproof muhafazalar içinde olmalıdır. Terminal kutularının kapağındaki contaların hasarlı olması veya vidaların tam sıkılmaması, içeriye gaz sızmasına ve elektriksel bir arkın dışarıyı patlatmasına neden olabilir. Çarşı Tekno Market tarafından sunulan alüminyum ve paslanmaz çelik buat çözümleri, zorlu endüstriyel koşullara dayanıklıdır. Unutmayın, güvenlik zinciri en zayıf halkası kadar güçlüdür.

5. Periyodik Kalibrasyon ve Testlerin İhmal Edilmesi

Kurulum tamamlandıktan sonra yapılan en büyük hata, "cihazı taktım ve işim bitti" mantığıdır. Exproof gaz sensörü sistemleri, zamanla hassasiyetini kaybedebilir veya sensör zehirlenmesi (sensor poisoning) yaşayabilir. Silikon bazlı maddeler, kurşun bileşikleri veya yüksek konsantrasyonlu gazlar sensörün algılama yeteneğini köreltebilir.

ATEX standartları gereği, bu sensörlerin belirli aralıklarla "Bump Test" (doğrulama testi) ve tam kalibrasyon işlemine tabi tutulması gerekir. Ayrıca sensörün alarm çıkışına bağlı olan exproof kontrol üniteleri (start-stop, 0-1 vb.) ve sesli/ışıklı uyarıcıların (siren/çakar) çalışıp çalışmadığı kontrol edilmelidir. Acil bir durumda exproof vinç kumanda kutuları veya ana panolar üzerinden sistemin enerjisinin kesilmesi gerekiyorsa, bu entegrasyonun da test edilmesi şarttır.

Uzman Notu: Gaz algılama sistemlerinde dijital ekranlı sensörler, sahadaki personelin anlık gaz seviyesini görmesini sağlayarak güvenliği artırır. Çarşı Tekno Market üzerinden temin edebileceğiniz dijital ekranlı modeller, kalibrasyon süreçlerini de kolaylaştıran gelişmiş arayüzlere sahiptir.

Exproof Ekipman Entegrasyonunda Bütünsel Yaklaşım

Bir tesiste gaz sızıntısı algılandığında, sadece alarm çalması yeterli değildir. Sistemin bir bütün olarak tepki vermesi gerekir. İşte burada diğer exproof ekipmanların önemi ortaya çıkar:

Exproof Aydınlatma ve Gaz Sensörü İlişkisi

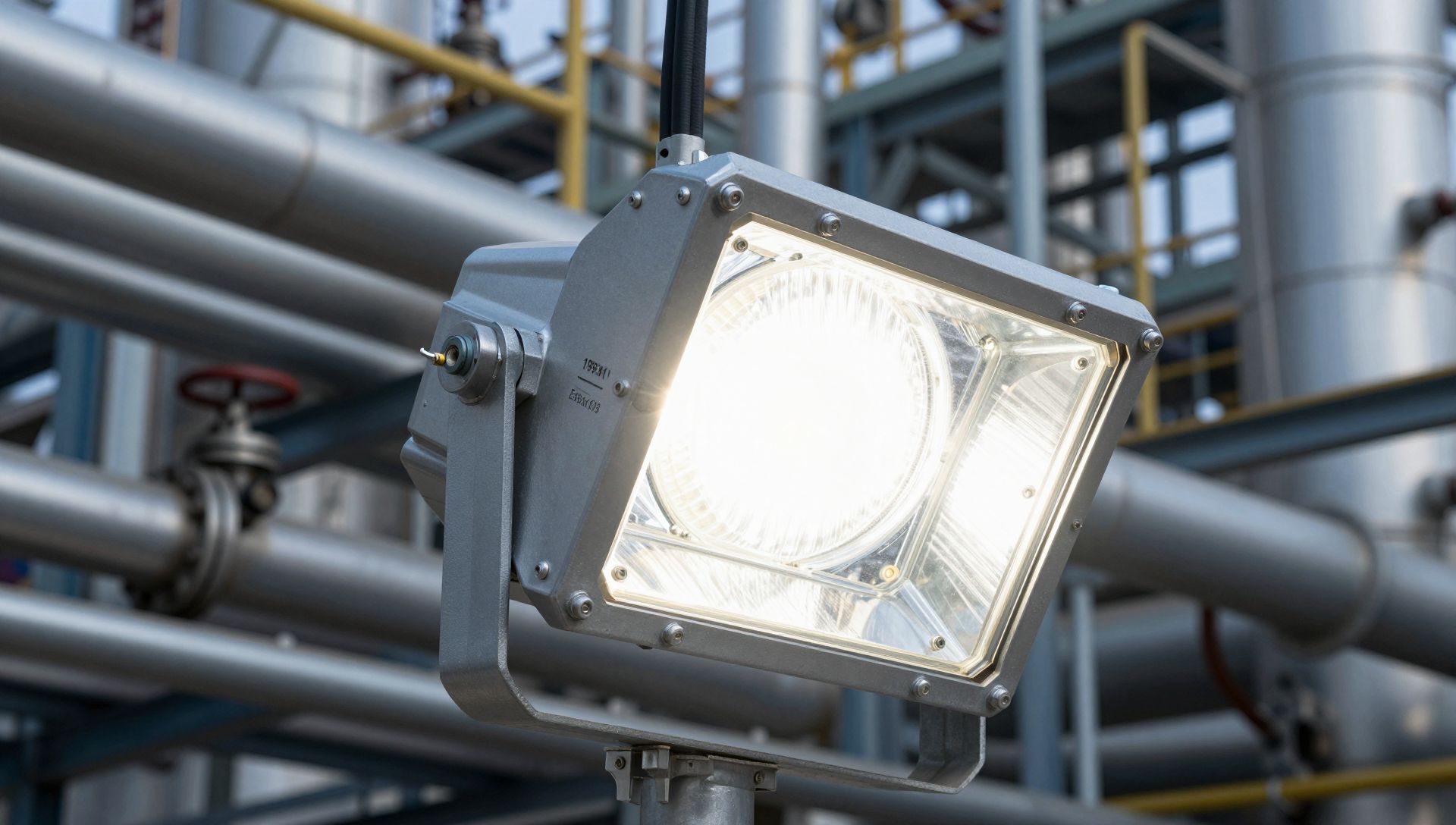

Gaz sızıntısı algılandığında, ortamdaki exproof aydınlatma armatürleri veya exproof LED armatürler belirli bir senaryo dahilinde çalışabilir. Örneğin, tehlike anında ışıkların yanıp sönmesi (strobe etkisi) personeli uyarabilir. Ayrıca, karanlık alanlarda müdahale ekipleri için yüksek güçlü exproof projektörler (Zone 1–Zone 2) devreye girmelidir. Bu ekipmanların seçimi, gaz sensörünün tetikleyeceği patlama korumalı elektrik panoları üzerinden yönetilir.

Havalandırma Sistemlerinin Önemi

Gaz sensörü kritik seviyede gaz algıladığında, ortamdaki yanıcı gazın tahliye edilmesi gerekir. Bu noktada exproof duvar ve kanal tipi axial fanlar otomatik olarak devreye girmelidir. Eğer bu fanlar exproof özellikte olmazsa, fanın motorundan çıkan bir kıvılcım, tahliye etmeye çalıştığı gazı patlatabilir. Çarşı Tekno Market olarak, sensör ve fan entegrasyonu konusunda uçtan uca çözümler sunuyoruz.

Sıkça Sorulan Sorular (SSS)

Exproof gaz sensörü fiyatları ne kadar?

Sensörün algıladığı gaz türü (LPG, CO, H2S, O2 vb.), koruma sınıfı (Zone 1 veya Zone 2), ekranlı olup olmaması ve markasına göre fiyatlar değişmektedir. Fiyatlar proje ve ihtiyaca göre değişkenlik gösterir. En doğru teklif için uzman ekibimizle iletişime geçebilirsiniz.

Ex d ve Ex i arasındaki fark nedir?

Ex d koruma tipi, olası bir patlamayı cihazın içinde hapsedecek kadar güçlü bir gövde tasarımını ifade eder. Ex i (kendinden emniyetli) ise devrenin elektriksel enerjisinin, bir gaz karışımını ateşleyemeyecek kadar düşük tutulmasıdır. Gaz sensörlerinde her iki tip de yaygın olarak kullanılır.

Exproof buatlar neden alüminyum tercih edilir?

Exproof buatlar (alüminyum), hem hafif olmaları hem de korozyona karşı yüksek direnç göstermeleri nedeniyle tercih edilir. Ayrıca kıvılcım çıkarmaz (non-sparking) özellikleri sayesinde patlayıcı atmosferlerde güvenli bir bağlantı noktası oluştururlar.

Çarşı Tekno Market: Exproof Çözümlerde Güvenilir Ortağınız

Tehlikeli bölgelerde güvenlik asla şansa bırakılmamalıdır. Çarşı Tekno Market, sadece ürün tedarikçisi değil, aynı zamanda projenizin güvenlik mimarıdır. Stoklarımızda bulunan;

• Exproof LED armatürler ve acil aydınlatma kitleri,
• Gelişmiş exproof gaz sensörleri (katalitik, elektrokimyasal, kızılötesi),
• Dayanıklı exproof terminal kutuları ve kablo aksesuarları,
• Yüksek performanslı exproof axial fanlar,
• Özel tasarım patlama korumalı elektrik panoları

ile tesisinizi tam koruma altına alıyoruz. Tüm ürünlerimiz güncel ATEX ve IECEx sertifikalarına sahiptir.

Projeniz için teknik destek almak, doğru ürün seçimi yapmak veya teklif istemek için bizimle hemen iletişime geçin. Uzman ekibimiz, tesisinizdeki Zone sınıflarına en uygun çözümleri sunmak için hazırdır.

İletişim Bilgileri:
Telefon: 0546 546 10 04
E-posta: info@carsiteknomarket.com
Web: www.carsiteknomarket.com

Sonuç

Exproof gaz sensörü kurulumu, bir cihazı duvara vidalamaktan çok daha fazlasıdır. Doğru exproof kablo rakorları seçiminden, doğru montaj yüksekliğine; uygun exproof buatlar kullanımından, periyodik kalibrasyona kadar her adım titizlikle planlanmalıdır. Yapılan tek bir hata, tüm tesisin güvenliğini tehlikeye atabilir. Çarşı Tekno Market olarak sunduğumuz kaliteli ekipmanlar ve mühendislik desteği ile patlayıcı ortamlarda maksimum güvenlik sağlıyoruz. Unutmayın, doğru ekipman ve doğru kurulum hayat kurtarır.

Siz de tesisinizdeki riskleri minimize etmek ve en güncel ATEX çözümleriyle tanışmak için Çarşı Tekno Market ile bugün iletişime geçin. Güvenliğiniz bizim önceliğimizdir.
