Exproof Pano Nedir? Kapsamlı Rehber

Patlayıcı ortamlarda güvenli elektrik dağıtımı için özel tasarlanmış Exproof Pano sistemleri, endüstriyel tesislerin vazgeçilmez güvenlik ekipmanlarıdır. ATEX direktiflerine uygun bu panolar, hem operasyonel sürekliliği hem de personel güvenliğini sağlar.

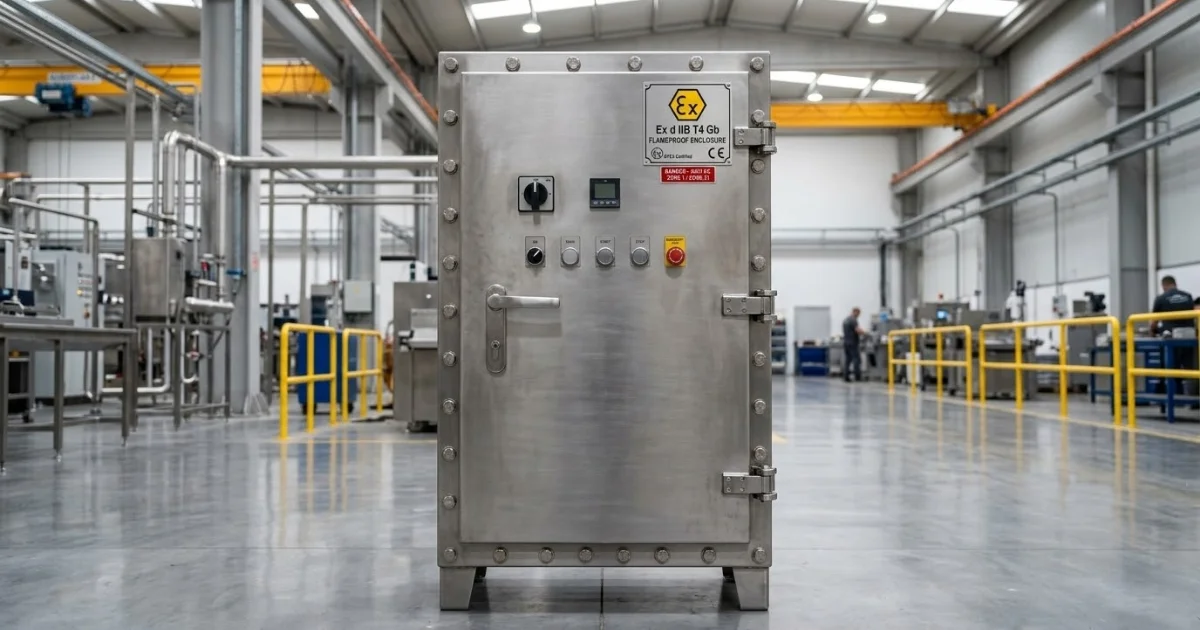

Exproof Pano Nedir?

Exproof Pano, patlayıcı gaz, buhar veya toz ortamlarında güvenli elektrik dağıtımı sağlamak üzere özel tasarlanmış elektrik panolarıdır. Bu panolar, ATEX direktiflerine uygun olarak üretilir ve patlamaya dayanıklı yapıları sayesinde endüstriyel tesislerde kritik güvenlik sağlar.

Exproof elektrik panoları, normal panolardan farklı olarak özel koruma yöntemleri kullanır. Alev sızdırmaz gövde tasarımı, özel conta sistemleri ve sertifikalı bileşenler ile donatılmış bu panolar, patlayıcı ortamlarda güvenli çalışma garantisi verir.

Exproof Pano Temel Özellikleri

ATEX sertifikalı panolar aşağıdaki temel özelliklere sahiptir:

• Alev Sızdırmaz Tasarım: İç patlamanın dış ortama yayılmasını engeller
• Özel Conta Sistemleri: Gaz sızıntısını önleyen gelişmiş sızdırmazlık
• Sertifikalı Bileşenler: Tüm iç ekipmanlar ATEX uyumlu
• Dayanıklı Gövde: Patlama basıncına dayanıklı kalın duvarlar
• Özel Kablo Girişleri: Exproof kablo rakorları ile donatılmış
• Güvenlik Kilitleri: Yetkisiz erişimi önleyen özel kilit sistemleri

Exproof Pano Çalışma Prensibi

Patlamaya dayanıklı panolar çalışma prensibi:

1. İzolasyon: Patlayıcı ortamdan elektriksel izolasyon
2. Basınç Dayanımı: İç patlama basıncına dayanıklılık
3. Alev Söndürme: Dar geçişlerle alev söndürme
4. Gaz Bariyeri: Gaz geçişini engelleyen sızdırmazlık
5. Sıcaklık Kontrolü: Yüzey sıcaklığı sınırlaması

Çarşı Tekno Market olarak, tüm exproof elektrik panoları ürünlerimiz bu çalışma prensiplerini karşılar ve uluslararası standartlara uygun sertifikalara sahiptir.

Exproof Pano Çeşitleri

Exproof Pano çeşitleri, kullanım amacına ve kapasiteye göre farklılık gösterir:

Ana Dağıtım Panoları

Exproof ana dağıtım panoları özellikleri:

• Kapasite Aralığı: 250A - 4000A arası
• Gerilim Seviyeleri: 400V, 690V, 6.3kV, 10kV
• Gövde Malzemesi: Döküm demir, çelik, paslanmaz çelik
• Koruma Derecesi: IP65, IP66 standart
• Bölme Sayısı: 2-20 bölme arası seçenekler
• Ölçüm Sistemleri: Dijital enerji analizörleri

Motor Kontrol Panoları

Exproof motor kontrol panoları çeşitleri:

• DOL Starter Panoları: Direkt çalıştırma sistemleri
• Y-Δ Starter Panoları: Yıldız-üçgen başlatma
• Soft Starter Panoları: Yumuşak başlatma sistemleri
• VFD Panoları: Değişken frekans sürücülü
• Reversing Panoları: İleri-geri çalıştırma
• Multi Motor Panoları: Çoklu motor kontrolü

Kontrol ve Otomasyon Panoları

ATEX sertifikalı panolar kontrol sistemleri:

• PLC Panoları: Programlanabilir kontrol sistemleri
• SCADA Panoları: Merkezi kontrol sistemleri
• HMI Panoları: İnsan-makine arayüzü
• Alarm Panoları: Güvenlik alarm sistemleri
• Interlock Panoları: Güvenlik kilitleme sistemleri
• Emergency Stop Panoları: Acil durdurma sistemleri

Özel Amaçlı Panolar

Patlamaya dayanıklı panolar özel uygulamalar:

• Kompanzasyon Panoları: Reaktif güç kontrolü
• UPS Panoları: Kesintisiz güç kaynağı
• Jeneratör Panoları: Acil güç sistemleri
• Aydınlatma Panoları: Exproof aydınlatma kontrolü
• Isıtma Panoları: Elektriksel ısıtma sistemleri
• Pompa Kontrol Panoları: Sıvı transfer sistemleri

Pano Tipi	Kapasite	Uygulama Alanı	Koruma Yöntemi
Ana Dağıtım	250A-4000A	Tesis beslemesi	Flameproof (d)
Motor Kontrol	5.5kW-500kW	Motor sürme	Flameproof (d)
Kontrol	10A-100A	Otomasyon	Increased Safety (e)
Aydınlatma	16A-63A	Aydınlatma kontrolü	Increased Safety (e)

Exproof Pano Teknik Özellikleri

Exproof Pano teknik spesifikasyonları:

Elektriksel Özellikler

Exproof elektrik panoları elektriksel parametreleri:

• Gerilim Seviyeleri: 230V, 400V, 690V, 3.3kV, 6.3kV, 10kV
• Frekans: 50Hz / 60Hz uyumluluğu
• Akım Kapasitesi: 16A - 4000A arası
• Kısa Devre Dayanımı: 25kA - 100kA arası
• İzolasyon Gerilimi: 2.5kV - 12kV arası
• Güç Faktörü: 0.95 ve üzeri

Mekanik Özellikler

ATEX sertifikalı panolar mekanik parametreleri:

• Gövde Malzemesi: Döküm demir GG25, çelik S235, paslanmaz 316L
• Duvar Kalınlığı: 8mm - 25mm arası
• Patlama Basıncı: 10 bar - 27 bar dayanım
• Darbe Dayanımı: IK08 - IK10 koruma sınıfı
• Titreşim Dayanımı: 2g ivme değerine kadar
• Ağırlık: 50kg - 2000kg arası

Çevresel Özellikler

Patlamaya dayanıklı panolar çevresel dayanım:

• Çalışma Sıcaklığı: -40°C ile +60°C arası
• Depolama Sıcaklığı: -50°C ile +70°C arası
• Bağıl Nem: %95'e kadar yoğuşmasız
• IP Koruma: IP54, IP65, IP66 seçenekleri
• Korozyon Dayanımı: C3, C4, C5 korozyon sınıfları
• UV Dayanımı: Dış mekan uygulamaları için

Exproof Pano Koruma Yöntemleri

Exproof Pano koruma yöntemleri ATEX direktiflerine göre belirlenir:

Alev Sızdırmaz Koruma (Flameproof - d)

Alev sızdırmaz koruma en yaygın kullanılan yöntemdir:

• Çalışma Prensibi: İç patlamanın dış ortama yayılmasını engeller
• Gövde Tasarımı: Patlama basıncına dayanıklı kalın duvarlar
• Alev Yolu: Dar geçişlerle alev söndürme mekanizması
• Conta Sistemleri: Metal-metal veya elastomer contalar
• Test Standartları: IEC 60079-1 standardına uygunluk
• Uygulama Alanları: Ana dağıtım ve motor kontrol panoları

Arttırılmış Güvenlik (Increased Safety - e)

Arttırılmış güvenlik yöntemi kontrol panoları için idealdir:

• Tasarım Prensibi: Kıvılcım ve ark oluşturmayan yapı
• Sıcaklık Kontrolü: Düşük yüzey sıcaklığı garantisi
• İzolasyon Seviyesi: Yüksek elektriksel izolasyon
• Bileşen Seçimi: Özel sertifikalı bileşenler
• Test Standartları: IEC 60079-7 standardına uygunluk
• Avantajları: Hafif yapı, ekonomik maliyet

Basınçlı Koruma (Pressurized - p)

Basınçlı koruma büyük panolar için kullanılır:

• Çalışma Prensibi: İç basıncı dış basınçtan yüksek tutma
• Hava Kaynağı: Temiz hava beslemesi sistemi
• Basınç Kontrolü: Otomatik basınç izleme
• Alarm Sistemleri: Basınç düşüşü alarmları
• Bakım Avantajı: Canlı bakım imkanı
• Uygulama: Büyük kontrol odaları

İç Güvenlik (Intrinsic Safety - i)

İç güvenlik düşük güçlü sistemler için:

• Enerji Sınırlaması: Tutuşmaya yetmeyecek enerji seviyesi
• Güvenlik Bariyerleri: Enerji sınırlayıcı devreler
• Sistem Sertifikasyonu: Tüm sistem birlikte onaylanır
• Kablo Gereksinimleri: Özel iç güvenlik kabloları
• Uygulama Alanları: Ölçüm ve kontrol devreleri
• Güvenlik Seviyesi: En yüksek güvenlik kategorisi

Exproof Pano Uygulama Alanları

Exproof elektrik panoları kullanılan endüstriyel sektörler:

Petrol ve Gaz Endüstrisi

Rafineri tesisleri, doğal gaz işleme, petrol terminalleri, offshore platformlar. Bu sektörde ATEX sertifikalı panolar yasal zorunluluktur.

Petrokimya Tesisleri

Kimyasal üretim tesisleri, polimer fabrikaları, gübre üretimi, solvent işleme. Sürekli patlayıcı gaz riski bulunan ortamlarda kritik güvenlik sağlar.

İlaç Endüstrisi

Farmasötik üretim, alkol işleme, aerosol dolum, tablet kaplama. Solvent kullanılan alanlarda patlamaya dayanıklı panolar gereklidir.

Gıda ve İçecek

Alkol üretimi, esans işleme, tahıl işleme, şeker üretimi. Toz patlaması riski bulunan alanlarda özel panolar kullanılır.

Boya ve Vernik

Boya üretimi, vernik işleme, solvent depolama, karışım sistemleri. Uçucu organik bileşiklerin bulunduğu ortamlarda zorunludur.

Madencilik

Kömür madenleri, metan gazı bulunan alanlar, toz ortamları, patlatma işlemleri. Yeraltı ve yerüstü madencilik operasyonlarında kullanılır.

Tekstil Endüstrisi

Pamuk işleme, sentetik elyaf üretimi, boyahane işlemleri, toz ortamları. Organik toz patlaması riskine karşı koruma sağlar.

Akaryakıt İstasyonları

Benzin istasyonları, LPG dolum tesisleri, jet yakıt depoları, tanker dolum alanları. Yakıt buharlarının bulunduğu alanlarda kritik güvenlik.

Exproof Pano Seçim Kriterleri

Doğru Exproof Pano seçimi için dikkat edilmesi gereken faktörler:

Zone Sınıflandırması

Exproof elektrik panoları zone uygunluğu:

• Zone 0: Kategori 1 (1G) panolar gerekli
• Zone 1: Kategori 2 (2G) panolar yeterli
• Zone 2: Kategori 3 (3G) panolar kullanılabilir
• Zone 20: Kategori 1 (1D) toz için
• Zone 21: Kategori 2 (2D) toz için
• Zone 22: Kategori 3 (3D) toz için

Gaz Grubu ve Sıcaklık Sınıfı

ATEX sertifikalı panolar gaz uygunluğu:

Gaz Grubu	Örnek Gazlar	Sıcaklık Sınıfı	Max. Yüzey Sıcaklığı
IIA	Propan, Bütan	T1-T6	450°C - 85°C
IIB	Etilen, Etil Eter	T1-T6	450°C - 85°C
IIC	Hidrojen, Asetilen	T1-T6	450°C - 85°C

Elektriksel Gereksinimler

Patlamaya dayanıklı panolar elektriksel seçim:

• Gerilim Seviyesi: Sistem gerilimine uygun seçim
• Akım Kapasitesi: Yük akımının 1.25 katı minimum
• Kısa Devre Dayanımı: Sistem kısa devre akımına uygun
• Frekans: 50Hz veya 60Hz uyumluluğu
• Güç Faktörü: Reaktif güç kompanzasyonu
• Harmonik Filtreleme: Harmonik bozulma kontrolü

Çevresel Koşullar

Exproof Pano çevresel uygunluk:

• Sıcaklık Aralığı: Çalışma ortamı sıcaklığına uygun
• Nem Oranı: Yoğuşma riski değerlendirmesi
• Korozyon Riski: Kimyasal etkilere dayanım
• Titreşim Seviyesi: Mekanik titreşim dayanımı
• Toz Birikimi: IP koruma derecesi seçimi
• UV Etkisi: Dış mekan uygulamaları için

Exproof Pano Montaj ve Bakım

Exproof Pano montajı ve bakımı özel uzmanlık gerektirir:

Montaj Gereksinimleri

• Yetkili Personel: ATEX eğitimi almış elektrikçiler
• Özel Araçlar: Antistatic el aletleri kullanımı
• Çalışma İzni: Sıcak çalışma izin sistemi
• Güvenlik Önlemleri: Gaz ölçümü ve yangın önlemi
• Test Prosedürleri: Montaj sonrası kapsamlı testler
• Belgelendirme: Montaj raporu ve sertifika

Montaj Aşamaları

ATEX sertifikalı panolar montaj süreci:

1. Ön Hazırlık: Alan temizliği ve güvenlik önlemleri
2. Temel Hazırlığı: Pano temelinin hazırlanması
3. Pano Yerleştirme: Kaldırma ve pozisyonlama
4. Kablo Bağlantıları: Exproof kablo rakorları ile bağlantı
5. İç Bağlantılar: Pano içi kablolama işlemleri
6. Test ve Devreye Alma: Kapsamlı test prosedürleri

Periyodik Bakım

Exproof elektrik panoları bakım programı:

Haftalık	Görsel kontrol, sıcaklık ölçümü, alarm testi
Aylık	Conta kontrolü, vida sıkılığı, temizlik
3 Aylık	Elektriksel ölçümler, koruma rölesi testleri
6 Aylık	Detaylı inceleme, yağlama, kalibrasyon
Yıllık	Kapsamlı bakım, yedek parça değişimi

Bakım Güvenlik Kuralları

Patlamaya dayanıklı panolar bakım güvenliği:

• Çalışma İzni: Sıcak çalışma izin sistemi zorunlu
• Gaz Ölçümü: Sürekli gaz konsantrasyon kontrolü
• Yangın Önlemi: Yangın söndürme ekipmanları hazır
• İletişim: Sürekli telsiz iletişimi
• Acil Durum: Acil tahliye planı aktif
• Kişisel Koruyucu: Antistatic kıyafet ve ayakkabı

Arıza Teşhis ve Onarım

Exproof Pano arıza durumları:

• Conta Hasarı: Gaz sızıntısı riski, acil müdahale
• Aşırı Isınma: Sıcaklık sensörü alarmları
• İzolasyon Kaybı: Elektriksel güvenlik riski
• Mekanik Hasar: Darbe veya titreşim hasarları
• Bileşen Arızası: İç ekipman değişimi
• Korozyon: Çevresel etki hasarları

Çarşı Tekno Market Exproof Pano Avantajları

Exproof Pano konusunda neden Çarşı Tekno Market'i tercih etmelisiniz?

Uzman Kadro ve Deneyim

Çarşı Tekno Market olarak, exproof elektrik panoları konusunda derin uzmanlığa sahibiz:

• 15+ Yıl Deneyim: Exproof pano konusunda uzman kadro
• Mühendis Desteği: Elektrik mühendisi danışmanlığı
• Proje Deneyimi: Yüzlerce exproof pano projesi
• Eğitim: Sürekli ATEX ve güvenlik eğitimleri
• Sertifikasyon: Uluslararası sertifikalı personel

Kaliteli Ürün Portföyü

ATEX sertifikalı panolar ürün yelpazesi:

• 1000+ Pano Modeli: Her ihtiyaca uygun çözüm
• Avrupa Markaları: Almanya, İtalya, Fransa menşeli
• Tüm Koruma Yöntemleri: d, e, p, i koruma seçenekleri
• Özel Tasarım: Proje bazlı özel üretim
• Hızlı Teslimat: Geniş stok kapasitesi

Teknik Destek Hizmetleri

Patlamaya dayanıklı panolar teknik destek:

• Zone Analizi: Tesis zone sınıflandırma desteği
• Pano Seçimi: Uygun pano seçim danışmanlığı
• Proje Tasarımı: Elektrik proje hazırlama
• Hesaplama: Yük ve kısa devre hesaplamaları
• Montaj Desteği: Yetkili montajcı önerisi
• Devreye Alma: Test ve komisyon desteği

Satış Sonrası Hizmetler

Exproof Pano satış sonrası destek:

• Garanti Hizmeti: 2 yıl kapsamlı garanti
• Yedek Parça: Orijinal yedek parça temini
• Bakım Hizmeti: Periyodik bakım planlaması
• Acil Servis: 7/24 acil müdahale
• Eğitim: Personel eğitim programları
• Modernizasyon: Eski pano yenileme

Sıkça Sorulan Sorular

Sonuç

Exproof Pano, patlayıcı ortamlarda güvenli elektrik dağıtımının vazgeçilmez çözümüdür. Doğru pano seçimi, kaliteli ürün temini ve profesyonel montaj ile tesisinizdeki elektriksel güvenliği en üst seviyeye çıkarabilirsiniz.

Çarşı Tekno Market olarak, exproof elektrik panoları konusunda 15 yıllık deneyimimizle sizlere hizmet veriyoruz. Uzman kadromuz, geniş ürün yelpazemiz ve kaliteli hizmet anlayışımızla ATEX sertifikalı panolar konusunda güvenilir çözüm ortağınızız.

Elektriksel güvenlik hiçbir zaman tesadüfe bırakılamaz. Sertifikalı panolar, doğru uygulama ve düzenli bakım ile operasyonel sürekliliğinizi garanti altına alın.
