Exproof Sertifikasyon: ATEX ve IECEx Rehberi

Exproof Sertifikasyon, patlayıcı ortamlarda kullanılan ekipmanların güvenliğini garanti eden uluslararası belgelendirme sürecidir. ATEX ve IECEx sertifikaları, ekipmanların standartlara uygun olduğunu kanıtlar ve yasal zorunlulukları karşılar.

Exproof Sertifikasyon Nedir?

Exproof Sertifikasyon, patlayıcı atmosferlerde güvenli kullanım için tasarlanmış elektrik ekipmanlarının, uluslararası standartlara uygunluğunu belgeleyen resmi onay sürecidir.

Sertifikasyonun Önemi

Sertifikalı exproof ekipman kullanmanın kritik nedenleri:

• Güvenlik: Patlama riskini minimize eder, can güvenliği sağlar
• Yasal Zorunluluk: Mevzuat gereği zorunludur, denetimlerden geçer
• Sigorta: Sertifikasız ekipman sigorta kapsamı dışıdır
• Sorumluluk: Kaza durumunda yasal koruma sağlar
• Kalite Güvencesi: Ürün kalitesini ve dayanıklılığını garanti eder
• Uluslararası Kabul: Global pazarlarda geçerlidir
• Garanti: Üretici garantisi sertifikalı ürünlerde geçerlidir

Sertifikasyon Sistemleri

Dünyada kabul gören iki ana Exproof Sertifikasyon sistemi:

• ATEX: Avrupa Birliği sertifikasyon sistemi
• IECEx: Uluslararası sertifikasyon sistemi

ATEX Sertifikası

ATEX (*Atmosphères Explosibles*), Avrupa Birliği'nin patlayıcı ortamlarda kullanılan ekipmanlar için belirlediği sertifikasyon sistemidir.

ATEX Direktifleri

Exproof Sertifikasyon kapsamında iki ana ATEX direktifi bulunur:

ATEX 2014/34/EU (Eski 94/9/EC)

Ekipman direktifi olarak bilinen bu düzenleme:

• Kapsam: Patlayıcı ortamlarda kullanılacak ekipman ve koruyucu sistemler
• Hedef: Üreticiler ve ithalatçılar
• Gereklilik: CE işareti zorunluluğu
• Kategori: Ekipmanları 1, 2, 3 kategorilerine ayırır
• Uygulama: AB ülkelerinde satış için zorunlu
• Kapsam: Elektrikli ve elektriks iz ekipmanlar

ATEX 1999/92/EC (Eski 137)

İşyeri direktifi olarak bilinen bu düzenleme:

• Kapsam: Patlayıcı atmosfer riski bulunan işyerleri
• Hedef: İşverenler ve tesis yöneticileri
• Gereklilik: Risk değerlendirmesi ve zone sınıflandırması
• Sorumluluk: Çalışan güvenliği ve koruma önlemleri
• Dokümantasyon: Patlama koruma dokümanı hazırlama zorunluluğu
• Eğitim: Personel eğitimi gerekliliği

ATEX Kategorileri

Kategori	Koruma Seviyesi	Kullanım Alanı	Zone Uyumu
Kategori 1	Çok Yüksek	Sürekli patlayıcı atmosfer	Zone 0, Zone 20
Kategori 2	Yüksek	Sık patlayıcı atmosfer	Zone 1, Zone 21
Kategori 3	Normal	Nadir patlayıcı atmosfer	Zone 2, Zone 22

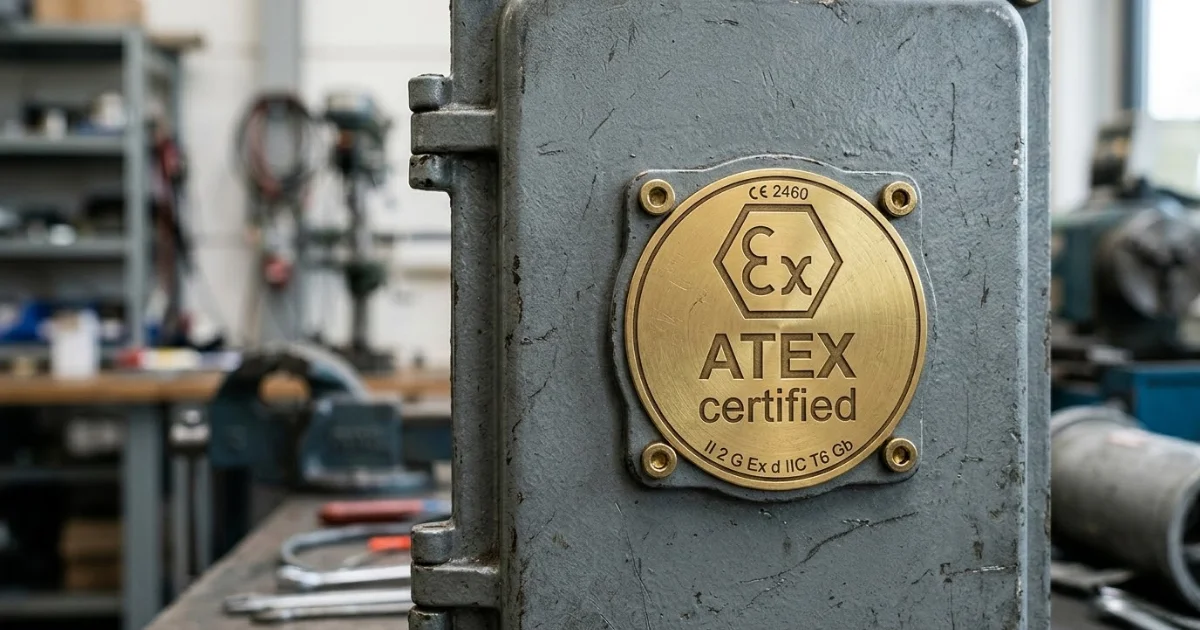

ATEX İşaretleme

Sertifikalı ekipmanlarda bulunması gereken işaretler:

• CE İşareti: Avrupa uygunluk işareti
• Ex İşareti: Patlama korumalı ekipman simgesi
• Kategori: 1, 2 veya 3 kategori işareti
• Gaz/Toz: G (gaz) veya D (toz) işareti
• Sertifika No: Onaylı kuruluş numarası
• Teknik Bilgiler: Koruma yöntemi, gaz grubu, sıcaklık sınıfı

Çarşı Tekno Market'te satılan tüm exproof malzemeler ATEX sertifikalıdır ve CE işareti taşır.

IECEx Sertifikası

IECEx (*International Electrotechnical Commission System*), dünya genelinde kabul gören uluslararası Exproof Sertifikasyon sistemidir.

IECEx ve ATEX Farkları

Özellik	ATEX	IECEx
Kapsam	Avrupa Birliği	Dünya Geneli (80+ ülke)
Standart	EN standartları	IEC standartları
Yasal Durum	AB'de zorunlu	Gönüllü (ülkeye göre değişir)
Tanınma	AB ülkeleri	80+ ülke
İşaretleme	CE işareti	IECEx işareti
Maliyet	Orta	Yüksek

IECEx Avantajları

IECEx sertifikasının sağladığı faydalar:

• Global Kabul: Tek sertifika ile dünya pazarına erişim
• Maliyet Tasarrufu: Her ülke için ayrı test gerekmez
• Hız: Sertifikasyon süreci daha hızlı ve standart
• Uyumluluk: IEC standartları ile tam uyumlu
• Güvenilirlik: Uluslararası kabul görmüş sistem
• Esneklik: Farklı ülke gereksinimlerini karşılar

IECEx Sertifika Türleri

IECEx sistemi farklı sertifika türleri sunar:

• IECEx CoC: Certificate of Conformity (Uygunluk Sertifikası) - Ekipman sertifikası
• IECEx QAR: Quality Assessment Report (Kalite Değerlendirme) - Üretim kalitesi
• IECEx CoPC: Certificate of Personnel Competency (Personel Yetkinlik) - Kişi sertifikası
• IECEx CoSC: Certificate of Service Competency (Servis Yetkinlik) - Servis sertifikası

Sertifikasyon Süreci

Exproof Sertifikasyon süreci, ekipmanın tasarımdan üretime kadar tüm aşamalarını kapsar.

Sertifikasyon Adımları

1. Başvuru
   • Üretici, onaylı kuruluşa başvurur
   • Ön değerlendirme yapılır
   • Teklif hazırlanır
2. Dokümantasyon
   • Teknik dosya hazırlanır
   • Çizimler ve hesaplamalar
   • Malzeme sertifikaları
   • Üretim prosedürleri
3. Tasarım İncelemesi
   • Çizimler ve hesaplamalar kontrol edilir
   • Koruma yöntemi değerlendirilir
   • Standartlara uygunluk kontrolü
4. Tip Testi
   • Prototip test edilir
   • Alev sızdırmazlık testi
   • Sıcaklık testi
   • Darbe testi
   • IP koruma testi
5. Üretim Denetimi
   • Üretim tesisi denetlenir
   • Kalite kontrol prosedürleri
   • Test ekipmanları kontrolü
6. Kalite Sistemi
   • ISO 9001 veya benzeri gerekli
   • Kalite yönetim sistemi denetimi
   • Dokümantasyon kontrolü
7. Sertifika Verme
   • Tüm testler başarılı ise sertifika verilir
   • Sertifika numarası atanır
   • Etiket tasarımı onaylanır
8. Periyodik Denetim
   • Yıllık fabrika denetimleri
   • Örnek ürün testleri
   • Kalite sistem kontrolü

Test Gereksinimleri

Sertifikasyon için yapılan testler:

• Alev Sızdırmazlık Testi: İç patlamanın dışarı yayılmaması kontrolü
• Sıcaklık Testi: Yüzey sıcaklığı ölçümü ve sınıf belirleme
• Darbe Testi: Mekanik dayanım kontrolü (IK testi)
• IP Testi: Su ve toz geçirmezlik (IP66, IP67, IP68)
• Elektriksel Test: İzolasyon ve topraklama testleri
• Yaşlandırma Testi: Uzun süreli dayanım kontrolü
• Kimyasal Dayanım: Korozyon ve kimyasal etki testi
• Titreşim Testi: Mekanik titreşim dayanımı

Onaylı Kuruluşlar

Sertifikasyon yapabilen akredite kuruluşlar:

• DEKRA: Almanya - Geniş test laboratuvarı
• TÜV: Almanya - TÜV Rheinland, TÜV SÜD
• BASEEFA: İngiltere - Exproof uzmanı
• INERIS: Fransa - Devlet laboratuvarı
• CSA: Kanada - Kuzey Amerika standardı
• UL: ABD - Underwriters Laboratories
• SIRA: İngiltere - Sertifikasyon otoritesi

Çarşı Tekno Market, sadece akredite kuruluşlar tarafından sertifikalandırılmış ürünler sunar.

Zone Sınıflandırması

Exproof Sertifikasyon sisteminde, tehlikeli alanlar zone'lara ayrılır. Doğru ekipman seçimi için zone sınıflandırması kritiktir.

Gaz ve Buhar İçin Zone'lar

Zone	Tanım	Süre	Kategori
Zone 0	Patlayıcı atmosfer sürekli veya uzun süreli mevcut	>1000 saat/yıl	Kategori 1G
Zone 1	Normal çalışmada zaman zaman oluşabilir	10-1000 saat/yıl	Kategori 2G
Zone 2	Normal çalışmada oluşması beklenmez, oluşursa kısa süreli	<10 saat/yıl	Kategori 3G

Toz İçin Zone'lar

Zone	Tanım	Kategori
Zone 20	Yanıcı toz bulutu sürekli veya uzun süreli mevcut	Kategori 1D
Zone 21	Normal çalışmada zaman zaman oluşabilir	Kategori 2D
Zone 22	Normal çalışmada oluşması beklenmez	Kategori 3D

Zone Belirleme Kriterleri

Zone sınıflandırması yapılırken değerlendirilen faktörler:

• Salım Kaynağı: Gaz/toz çıkış noktaları ve özellikleri
• Salım Derecesi: Sürekli, birincil, ikincil salım
• Havalandırma: Doğal veya mekanik havalandırma etkinliği
• Buharlaşma Hızı: Sıvı yanıcılar için buharlaşma oranı
• Toz Konsantrasyonu: Toz ortamları için yoğunluk
• Ortam Sıcaklığı: Buharlaşmayı etkileyen sıcaklık
• Tutuşma Noktası: Maddenin tutuşma sıcaklığı

Koruma Yöntemleri

Exproof Sertifikasyon kapsamında, farklı koruma yöntemleri kullanılır. Her yöntem, belirli bir kod ile gösterilir.

Yaygın Koruma Yöntemleri

Kod	Yöntem	Açıklama
d	Alev Sızdırmaz Muhafaza	İç patlama dışarı yayılmaz
e	Artırılmış Güvenlik	Kıvılcım oluşumu önlenir
i	İçsel Güvenlik	Enerji seviyesi düşük tutulur
p	Basınçlandırma	İç basınç yüksek tutulur
q	Kum Doldurma	Kıvılcım kum içinde kalır
o	Yağ Daldırma	Kontaklar yağ içinde çalışır
m	Kapsülleme	Reçine ile kaplanır
n	Kıvılcımsız	Normal çalışmada kıvılcım yok

Gaz Grupları

Yanıcı gazlar, tutuşma özelliklerine göre gruplara ayrılır:

Grup	Özellik	Örnek Gazlar
IIA	Düşük tehlike	Propan, bütan, metan, etanol
IIB	Orta tehlike	Etilen, etil eter
IIC	Yüksek tehlike	Hidrojen, asetilen, karbon disülfür

Sıcaklık Sınıfları

Ekipman yüzey sıcaklığı, sıcaklık sınıfı ile sınırlandırılır:

Sınıf	Maksimum Sıcaklık	Örnek Gazlar
T1	450°C	Hidrojen, metan
T2	300°C	Etilen, propan
T3	200°C	Benzin, gazyağı
T4	135°C	Asetaldehit, dietil eter
T5	100°C	Karbon disülfür
T6	85°C	Karbon disülfür (özel)

Çarşı Tekno Market'te, tüm koruma yöntemleri ve gaz grupları için exproof aydınlatma ve diğer ekipmanlar mevcuttur.

Sertifika Nasıl Okunur?

Exproof Sertifikasyon etiketlerini doğru okumak, uygun ekipman seçimi için kritiktir.

Sertifika Etiketi Örneği

Etiket Açıklaması

Yukarıdaki etiketin detaylı anlamı:

• II: Grup II (Maden dışı uygulamalar)
• 2: Kategori 2 (Zone 1 veya Zone 21 için uygun)
• G: Gaz ortamı için uygun
• D: Toz ortamı için uygun
• Ex: Patlama korumalı ekipman
• d: Alev sızdırmaz muhafaza koruma yöntemi
• tb: Toz için koruma yöntemi (toz sızdırmaz)
• IIB: Gaz grubu (etilen tipi gazlar)
• IIIC: Toz grubu (iletken tozlar)
• T4: Sıcaklık sınıfı (maksimum 135°C)
• T135°C: Maksimum yüzey sıcaklığı
• Gb: Ekipman koruma seviyesi (Zone 1 için)
• Db: Ekipman koruma seviyesi (Zone 21 için)

Ekipman Koruma Seviyeleri (EPL)

EPL	Açıklama	Zone
Ga	Çok yüksek koruma (gaz)	Zone 0
Gb	Yüksek koruma (gaz)	Zone 1
Gc	Artırılmış koruma (gaz)	Zone 2
Da	Çok yüksek koruma (toz)	Zone 20
Db	Yüksek koruma (toz)	Zone 21
Dc	Artırılmış koruma (toz)	Zone 22

Sertifika Doğrulama

Sertifika sahteliğini önlemek için kontrol yöntemleri:

• Sertifika Numarası: Onaylı kuruluşun web sitesinden doğrulama
• QR Kod: Dijital doğrulama sistemi ile kontrol
• Hologram: Güvenlik hologramı varlığı ve özgünlüğü
• Üretici Bilgisi: Resmi web sitesinden ürün kontrolü
• Tedarikçi Güvenilirliği: Yetkili satıcıdan alım
• Fiyat Kontrolü: Çok düşük fiyat şüphe uyandırmalı

Çarşı Tekno Market, tüm ürünlerin sertifika kopyalarını müşterilerine sunar ve sertifika doğrulama desteği sağlar.

Çarşı Tekno Market Sertifika Garantisi

Çarşı Tekno Market olarak, Exproof Sertifikasyon konusunda tam güvence sağlıyoruz:

Sertifika Güvencemiz

Tüm ürünlerimiz için sağladığımız garantiler:

• %100 Orijinal: Tüm ürünler orijinal ve sertifikalıdır
• ATEX Uyumlu: CE işaretli ve ATEX onaylı
• IECEx Seçeneği: Global projeler için IECEx sertifikalı ürünler
• Sertifika Kopyası: Her ürün için sertifika kopyası sunulur
• Doğrulama Desteği: Sertifika doğrulama yardımı
• Teknik Dosya: Talep üzerine teknik dokümantasyon
• Test Raporları: Tip test raporları mevcut

Ürün Yelpazesi

Sertifikalı ürün kategorilerimiz:

• Exproof LED Armatürler - Zone 1, 2, 21, 22 uyumlu
• Exproof Buatlar - Alüminyum, paslanmaz, polyester
• Exproof Kablo Rakorları - M12-M75 arası tüm ölçüler
• Exproof Panolar - Özel tasarım ve standart
• Exproof Priz ve Fişler - 16A-125A arası
• Exproof Projektörler - 50W-500W arası

Danışmanlık Hizmetleri

Sertifikasyon konusunda sunduğumuz hizmetler:

• Zone Değerlendirme: Tesisiniz için zone sınıflandırması
• Ürün Seçimi: Doğru kategori ve koruma yöntemi önerisi
• Sertifika Kontrolü: Mevcut ekipmanların sertifika kontrolü
• Yasal Uyum: Mevzuat gerekliliklerini karşılama
• Denetim Hazırlığı: İSG denetimi için destek
• Dokümantasyon: Patlama koruma dokümanı hazırlama

Türkiye'de Yasal Durum

Türkiye'de Exproof Sertifikasyon gereksinimleri:

İlgili Mevzuat

• Patlayıcı Ortamların Tehlikelerinden Çalışanların Korunması Hakkında Yönetmelik
• İş Sağlığı ve Güvenliği Kanunu (6331 sayılı)
• Patlayıcı Ortamlarda Kullanılan Teçhizat ve Koruyucu Sistemler Yönetmeliği
• CE İşareti Yönetmeliği

İşveren Yükümlülükleri

Türkiye'de işverenlerin sorumlulukları:

• Risk Değerlendirmesi: Patlama riski analizi yapılmalı
• Zone Sınıflandırması: Tehlikeli alanların belirlenmesi
• Patlama Koruma Dokümanı: Yazılı dokümantasyon hazırlanmalı
• Sertifikalı Ekipman: Sadece onaylı ürün kullanımı
• Personel Eğitimi: Çalışan bilgilendirmesi ve eğitimi
• Periyodik Kontrol: Düzenli bakım ve test yapılmalı

Denetimler ve Cezalar

İSG denetimlerinde kontrol edilen hususlar:

• Zone sınıflandırması yapılmış mı?
• Patlama koruma dokümanı hazırlanmış mı?
• Ekipmanlar sertifikalı mı?
• Bakım kayıtları tutuluyor mu?
• Personel eğitimli mi?

Sıkça Sorulan Sorular

Sonuç

Exproof Sertifikasyon, patlayıcı ortamlarda güvenliğin temelidir. ATEX ve IECEx sertifikaları, ekipmanların uluslararası standartlara uygunluğunu garanti eder ve yasal gereksinimleri karşılar.

Sertifikasız ürün kullanımı, hem ciddi güvenlik riskleri oluşturur hem de ağır yasal yaptırımlara neden olur. Çarşı Tekno Market olarak, sadece orijinal ve sertifikalı ürünler sunarak güvenliğinizi garanti ediyoruz.
