Exproof Kablo Rakoru

Exproof Kablo Rakoru, patlayıcı ortamlarda kabloların güvenli şekilde ekipmanlara bağlanmasını sağlayan kritik bileşenlerdir. Alev sızdırmaz yapıları ile patlama riskini minimize eder.

Exproof Kablo Rakoru Nedir?

Exproof Kablo Rakoru (Cable Gland), kabloların exproof ekipmanlara girerken sızdırmazlığını sağlayan ve mekanik koruma sunan özel rakorlardır. Standart rakorlardan farklı olarak, alev geçirmez tasarıma sahiptir.

Temel Fonksiyonları

• Sızdırmazlık: Gaz, toz ve sıvı girişini engeller
• Mekanik Koruma: Kablo zırhını sabitler ve korur
• Alev Bariyeri: İç patlamanın kablo yoluyla yayılmasını önler
• Topraklama: Elektriksel topraklama sağlar
• Gerilim Giderme: Kablo üzerindeki mekanik stresi azaltır

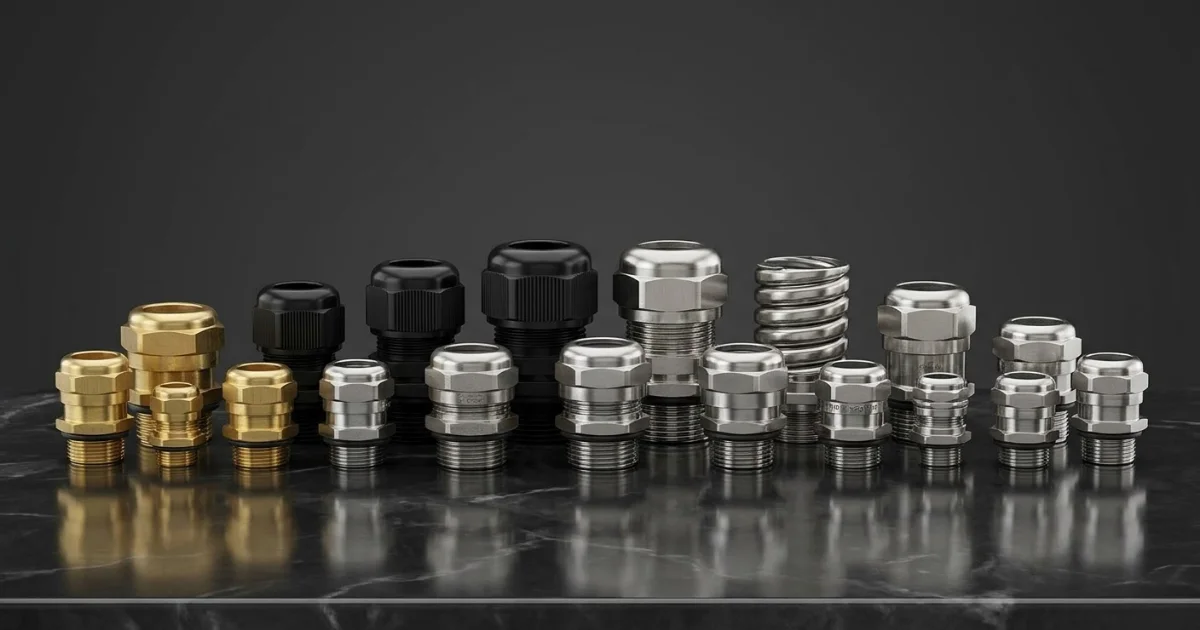

Exproof Kablo Rakoru Çeşitleri

Malzeme Türüne Göre

Pirinç Exproof Kablo Rakoru: En yaygın kullanılan tip. Korozyona dayanıklı, ekonomik.

Paslanmaz Çelik Kablo Rakoru: Yüksek korozyon direnci. Kimyasal tesislerde tercih edilir.

Alüminyum Kablo Rakoru: Hafif ve ekonomik. Düşük korozyon riskli alanlarda kullanılır.

Polyamid Kablo Rakoru: Plastik gövdeli, hafif ve ekonomik çözüm.

Kablo Tipine Göre

• Zırhlı Kablo Rakorları: SWA, DSTA tipi zırhlı kablolar için
• Zırhsız Kablo Rakorları: NYY, NYM tipi kablolar için
• Çift Sızdırmazlıklı Rakorlar: Ekstra koruma gereken uygulamalar için
• EMC Rakorlar: Elektromanyetik uyumluluk gereken sistemler için

Teknik Özellikler

Koruma Sınıfı	IP66 / IP68
Sıcaklık Aralığı	-40°C ile +80°C
Zone Uyumu	Zone 1, Zone 2, Zone 21, Zone 22
Sertifika	ATEX, IECEx
Conta Malzemesi	NBR, EPDM, Silikon
Kablo Çapı	M12 - M75 (PG7 - PG48)
Bağlantı Tipi	Metrik, PG, NPT

Seçim Kriterleri

1. Kablo Tipi: Zırhlı veya zırhsız kablo türüne uygun seçim
2. Kablo Çapı: Kablo dış çapına uygun rakor boyutu
3. Ortam Koşulları: Korozyon, sıcaklık ve nem faktörleri
4. Zone Sınıfı: Tehlike seviyesine uygun sertifika
5. Bağlantı Standardı: Metrik, PG veya NPT diş standardı

Montaj Adımları

1. Kablo dış çapını ölçün ve uygun rakoru seçin
2. Kablo zırhını gerekli uzunlukta soyun
3. Rakoru ekipmana vidalayın ve sıkın
4. Kabloyu rakordan geçirin
5. Conta ve sıkıştırma halkasını yerleştirin
6. Rakoru sıkarak sızdırmazlığı sağlayın
7. Topraklama bağlantısını yapın

Kullanım Alanları

• Petrokimya Tesisleri: Proses ekipmanları bağlantıları
• Akaryakıt İstasyonları: Pompa ve tank bağlantıları
• Kimya Fabrikaları: Reaktör ve karıştırıcı bağlantıları
• Deniz Platformları: Offshore ekipman bağlantıları
• Maden Sahaları: Yeraltı ekipman kablolaması

Bakım ve Kontrol

• 6 ayda bir sızdırmazlık kontrolü yapın
• Conta eskimesi durumunda değiştirin
• Korozyon kontrolü yapın
• Sıkma torkunu kontrol edin
• Topraklama bağlantısını test edin

Çarşı Tekno Market Kablo Rakoru Çözümleri

Çarşı Tekno Market olarak, exproof kablo rakorları konusunda 15 yılı aşkın tecrübemizle projelerinize en uygun çözümleri sunuyoruz. M12'den M75'e kadar tüm ölçülerde geniş ürün yelpazemiz mevcuttur.

Ürün Çeşitliliğimiz

Pirinç, paslanmaz çelik, alüminyum ve polyamid malzemelerden üretilmiş binlerce rakor çeşidi stoklarımızda bulunur. Zırhlı ve zırhsız kablo tipleri için uygun rakorlar mevcuttur. Tüm ürünlerimiz ATEX ve IECEx sertifikalıdır.

Teknik Danışmanlık

Elektrik mühendisi ve teknik elemanlardan oluşan ekibimiz, kablo tipi ve çapına göre en uygun rakor seçiminde size rehberlik eder. Ücretsiz teknik danışmanlık hizmeti sunuyoruz. Proje bazlı toplu alımlarda özel fiyat teklifleri hazırlıyoruz.

Hızlı Teslimat

Yaygın kullanılan rakor ölçüleri depomuzda stokta bulunur. İstanbul'da aynı gün teslimat imkanı sağlıyoruz. Acil ihtiyaçlarınızda 2 saat içinde teslimat yapabiliyoruz.

Gerçek Proje Örnekleri

Örnek 1: Petrokimya Tesisi Kablolama Projesi

İzmit'te bulunan bir petrokimya tesisinde, 500+ adet exproof kablo rakoru tedarik ettik. M20, M25, M32 ölçülerinde pirinç rakorlar kullanıldı. Zone 1 ve Zone 2 alanlar için uygun sertifikalı ürünler sağladık. Proje süresi 2 hafta, tüm rakorlar zamanında teslim edildi. Müşteri, kalite ve hızlı teslimat konusunda çok memnun kaldı.

Örnek 2: Akaryakıt İstasyonu Rakor Temini

Ankara'da 12 şubeli bir akaryakıt istasyonu zinciri için komple rakor temini yaptık. Her istasyonda 30-40 adet rakor kullanıldı. Paslanmaz çelik rakorlar tercih edildi. Çarşı Tekno Market olarak, tüm istasyonlarda montaj desteği sağladık.

Örnek 3: Deniz Platformu Rakor Projesi

Karadeniz'de bir petrol platformunda, yüksek korozyon direnci gereken paslanmaz çelik rakorlar tedarik ettik. 316L paslanmaz çelik malzeme kullanıldı. IP68 koruma sınıfı ile deniz suyu sızdırmazlığı sağlandı. 200+ adet rakor başarıyla kuruldu.

Rakor Seçim Rehberi

Doğru rakor seçimi için Çarşı Tekno Market uzman ekibi size yardımcı olur. Aşağıdaki faktörleri göz önünde bulunduruyoruz:

Kablo Tipi Belirleme

• Zırhlı Kablolar (SWA, DSTA): Özel zırh sıkıştırma rakorları gerekir
• Zırhsız Kablolar (NYY, NYM): Standart sızdırmazlık rakorları yeterlidir
• Çok Damarlı Kablolar: Geniş çap aralığı olan rakorlar tercih edilir
• Tek Damarlı Kablolar: Dar toleranslı rakorlar kullanılır

Ortam Koşulları Değerlendirmesi

Ortam	Önerilen Malzeme	Neden?
Standart Endüstriyel	Pirinç	Ekonomik ve dayanıklı
Kimyasal Tesis	Paslanmaz Çelik	Yüksek korozyon direnci
Deniz Ortamı	316L Paslanmaz	Tuzlu su direnci
Hafif Uygulamalar	Polyamid	Hafif ve ekonomik

Ölçü Hesaplama

Kablo dış çapını ölçün ve uygun rakor ölçüsünü seçin. Çarşı Tekno Market, ölçü seçiminde yardımcı olur:

• M12: 3-6.5mm kablo çapı
• M16: 4-8mm kablo çapı
• M20: 6-12mm kablo çapı
• M25: 10-17mm kablo çapı
• M32: 15-25mm kablo çapı
• M40: 22-32mm kablo çapı
• M50: 28-38mm kablo çapı
• M63: 34-44mm kablo çapı
• M75: 45-56mm kablo çapı

Montaj İpuçları

Çarşı Tekno Market olarak, doğru montaj için aşağıdaki ipuçlarını öneriyoruz:

Hazırlık Aşaması

1. Kablo dış çapını hassas ölçün
2. Zırh tipini belirleyin (SWA, DSTA vb.)
3. Uygun rakor ölçüsünü seçin
4. Gerekli araçları hazırlayın (pense, tornavida, anahtar)
5. Conta ve contaların temiz olduğundan emin olun

Montaj Sırası

1. Rakoru ekipmana vidalayın ve uygun torkla sıkın
2. Kablo zırhını gerekli uzunlukta soyun (genellikle 15-20mm)
3. Kabloyu rakordan geçirin
4. Zırh sıkıştırma halkasını yerleştirin
5. Conta ve sızdırmazlık halkasını takın
6. Rakoru sıkarak sızdırmazlığı sağlayın
7. Topraklama bağlantısını yapın
8. Sızdırmazlık testini yapın

Sık Yapılan Montaj Hataları

Rakor Tipleri ve Özellikleri

Exproof kablo rakorları, farklı uygulama ihtiyaçlarına göre çeşitli tiplerde üretilir. Çarşı Tekno Market olarak, tüm rakor tiplerinde uzmanız.

Standart Kablo Rakorları

En yaygın kullanılan rakor tipidir. Zırhsız kablolar için idealdir. NYY, NYM, H07RN-F gibi kablo tipleri ile uyumludur. Conta sistemi ile mükemmel sızdırmazlık sağlar. M12'den M75'e kadar geniş ölçü yelpazesi mevcuttur.

Çarşı Tekno Market'te, pirinç ve paslanmaz çelik gövdeli standart rakorlar stoklarımızda bulunur. Nikel kaplama ile korozyon direnci artırılmıştır. IP66 ve IP68 koruma sınıfları mevcuttur.

Zırhlı Kablo Rakorları

SWA (Steel Wire Armoured) ve DSTA (Double Steel Tape Armoured) tipi zırhlı kablolar için özel tasarlanmıştır. Zırh sıkıştırma mekanizması ile hem mekanik bağlantı hem de topraklama sağlar. Zırh üzerindeki mekanik stresi azaltır ve kablo ömrünü uzatır.

Çarşı Tekno Market, zırhlı kablo rakorları konusunda geniş deneyime sahiptir. Tek zırhlı ve çift zırhlı kablo tipleri için uygun rakorlar tedarik ediyoruz. Montaj eğitimi ve teknik destek sağlıyoruz.

EMC (Elektromanyetik Uyumluluk) Rakorları

Elektromanyetik parazit oluşturan veya parazite duyarlı sistemlerde kullanılır. Ekranlı kablolar için özel tasarlanmıştır. 360 derece ekran bağlantısı sağlar. EMI/RFI koruması sunar. Hassas ölçüm ve kontrol sistemlerinde tercih edilir.

Çarşı Tekno Market, endüstriyel otomasyon ve kontrol sistemleri için EMC rakorlar sunar. PROFIBUS, PROFINET, Ethernet gibi haberleşme protokolleri için uygun ürünler mevcuttur.

Çift Sızdırmazlıklı Rakorlar

Ekstra güvenlik gerektiren uygulamalar için tasarlanmıştır. İki ayrı conta sistemi ile çift koruma sağlar. Deniz ortamları ve yüksek basınç uygulamalarında tercih edilir. IP68 koruma sınıfı ile su altı uygulamalarında kullanılabilir.

Çarşı Tekno Market, offshore platformlar ve deniz taşımacılığı için çift sızdırmazlıklı rakorlar tedarik eder. 316L paslanmaz çelik malzeme ile maksimum korozyon direnci sağlanır.

Hızlı Montaj Rakorları

Montaj süresini %50 azaltan özel tasarım. Vida gerektirmeyen klips sistemi. Bakım ve değişim kolaylığı sağlar. Geçici kurulumlar ve test uygulamaları için ideal. Çarşı Tekno Market, hızlı montaj rakorları ile zaman tasarrufu sağlar.

Malzeme Seçimi ve Özellikleri

Rakor malzemesi seçimi, ortam koşullarına göre kritik öneme sahiptir. Çarşı Tekno Market olarak, doğru malzeme seçiminde size rehberlik ederiz.

Pirinç Rakorlar - Detaylı İnceleme

Pirinç (brass), bakır ve çinko alaşımıdır. Mükemmel işlenebilirlik ve korozyon direnci sunar. Standart endüstriyel uygulamalar için en ekonomik seçenektir. Nikel kaplama ile yüzey koruması artırılır.

Avantajları:

• Ekonomik maliyet
• Kolay işlenebilirlik
• İyi korozyon direnci
• Geniş sıcaklık aralığı (-40°C ile +80°C)
• Elektriksel iletkenlik (topraklama için ideal)

Dezavantajları:

• Deniz suyu korozyonuna hassas
• Asidik ortamlarda bozunma
• Paslanmaz çelikten daha düşük mekanik dayanım

Çarşı Tekno Market, CW617N kalite pirinç rakorlar sunar. Tüm ürünlerimiz RoHS ve REACH uyumludur.

Paslanmaz Çelik Rakorlar - Üstün Performans

Paslanmaz çelik (stainless steel), krom içeriği yüksek çelik alaşımıdır. Mükemmel korozyon direnci ve mekanik dayanım sunar. Kimyasal tesisler ve deniz ortamları için ideal seçimdir.

316L Paslanmaz Çelik Özellikleri:

• Maksimum korozyon direnci
• Deniz suyu dayanımı
• Asit ve baz direnci
• Yüksek sıcaklık dayanımı (-60°C ile +200°C)
• Hijyenik yüzey (gıda ve ilaç sektörü için uygun)
• Uzun ömür (20+ yıl)

304 vs 316L Karşılaştırması:

Özellik	304	316L
Korozyon Direnci	İyi	Mükemmel
Deniz Suyu Direnci	Orta	Yüksek
Kimyasal Direnç	İyi	Çok İyi
Maliyet	Düşük	Yüksek
Önerilen Kullanım	Standart	Zorlu Ortamlar

Çarşı Tekno Market, hem 304 hem de 316L paslanmaz çelik rakorlar sunar. Uygulamanıza göre en uygun malzemeyi öneriyoruz.

Alüminyum Rakorlar - Hafif Çözüm

Alüminyum rakorlar, hafiflik ve ekonomiklik avantajı sunar. Pirinçten %60 daha hafiftir. Taşınabilir ekipmanlar ve hafif yapılar için idealdir. Anodize kaplama ile korozyon direnci artırılır.

Çarşı Tekno Market, AlSi10Mg kalite alüminyum rakorlar tedarik eder. Özellikle havacılık ve savunma sanayi uygulamaları için uygundur.

Polyamid (Plastik) Rakorlar

PA6 veya PA66 malzemeden üretilir. Çok hafif ve ekonomiktir. Elektriksel yalıtkanlık sağlar. Kimyasal direnci yüksektir. Düşük mekanik yük gereken uygulamalar için uygundur.

Kullanım Alanları:

• Kontrol panoları
• Sensör bağlantıları
• Düşük akım uygulamaları
• Geçici kurulumlar

Çarşı Tekno Market, UV dayanımlı polyamid rakorlar sunar. Açık hava uygulamaları için uygundur.

Kablo Tipleri ve Uyumlu Rakorlar

Her kablo tipi için uygun rakor seçimi önemlidir. Çarşı Tekno Market olarak, tüm kablo tipleri için çözüm sunuyoruz.

NYY Kablolar

PVC yalıtkanlı, PVC kılıflı güç kablosu. Zırhsız yapıdadır. Standart kablo rakorları ile kullanılır. Endüstriyel tesislerde yaygın olarak tercih edilir. Çarşı Tekno Market, NYY kablolar için özel conta setleri sunar.

NYM Kablolar

Bina içi tesisatlarda kullanılan kablodur. Zırhsız yapıdadır. Standart rakorlar ile uyumludur. Çarşı Tekno Market, NYM kablolar için ekonomik rakor çözümleri sunar.

SWA (Steel Wire Armoured) Kablolar

Çelik tel zırhlı güç kablosu. Yüksek mekanik dayanım gerektirir. Özel zırhlı kablo rakorları kullanılmalıdır. Çarşı Tekno Market, SWA kablolar için komple rakor setleri sunar.

DSTA (Double Steel Tape Armoured) Kablolar

Çift çelik şerit zırhlı kablodur. Yüksek EMI koruması sağlar. Özel zırh sıkıştırma rakorları gerektirir. Çarşı Tekno Market, DSTA kablolar için uzman desteği sağlar.

Ekranlı Kablolar

Elektromanyetik parazit koruması için ekran içerir. EMC rakorlar ile kullanılmalıdır. 360 derece ekran bağlantısı kritiktir. Çarşı Tekno Market, ekranlı kablolar için özel rakorlar sunar.

Gerçek Uygulama Örnekleri

Çarşı Tekno Market olarak gerçekleştirdiğimiz projelerden detaylı örnekler:

Örnek 4: Boya Fabrikası Rakor Projesi

İstanbul'da bir boya fabrikasında, uçucu organik bileşik bulunan üretim alanlarında 400+ adet exproof kablo rakoru kurduk. Zone 1 ve Zone 2 alanlar için paslanmaz çelik rakorlar tercih edildi. Yüksek kimyasal direnç gerektiren bu uygulamada, 316L paslanmaz çelik malzeme kullanıldı.

Proje kapsamında, M16, M20, M25 ve M32 ölçülerinde rakorlar tedarik edildi. Tüm rakorlar IP67 koruma sınıfına sahipti. Montaj öncesi, montaj ekibine özel eğitim verildi. Proje 4 hafta içinde tamamlandı. Müşteri, ürün kalitesi ve teknik destek konusunda çok memnun kaldı.

Örnek 5: Gıda Tesisi Hijyenik Rakor Uygulaması

Konya'da bir un fabrikasında, toz patlaması riski bulunan alanlarda 250+ adet exproof kablo rakoru kurduk. Zone 21 ve Zone 22 uyumlu rakorlar kullanıldı. Gıda güvenliği açısından, paslanmaz çelik rakorlar tercih edildi.

Hijyenik tasarım gereksinimleri nedeniyle, düz yüzeyli ve kolay temizlenebilir rakorlar seçildi. Tüm rakorlar FDA onaylı conta malzemeleri ile donatıldı. Çarşı Tekno Market, gıda sektörüne özel çözümler sundu.

Test ve Ölçüm Prosedürleri

Exproof kablo rakorlarının doğru çalıştığını doğrulamak için testler yapılmalıdır. Çarşı Tekno Market, test ekipmanları ve prosedürleri konusunda danışmanlık sunar.

Sızdırmazlık Testi

Rakor montajı sonrası mutlaka yapılmalıdır. Basınçlı hava veya su ile test edilir. IP66 için 100 bar basınç, IP68 için su altı testi yapılır. Test süresi minimum 15 dakikadır.

Çarşı Tekno Market, sızdırmazlık test ekipmanları kiralama hizmeti sunar. Test prosedürleri konusunda eğitim veriyoruz.

Topraklama Ölçümü

Zırhlı kablo rakorlarında topraklama direnci ölçülmelidir. Maksimum 0.1 ohm direnç olmalıdır. Dijital ohmmetre ile ölçüm yapılır. Yıllık periyodik kontroller önerilir.

Mekanik Dayanım Testi

Rakorun kablo üzerindeki tutma kuvveti test edilir. Minimum 500N çekme kuvvetine dayanmalıdır. Titreşim testi ile uzun dönem dayanım kontrol edilir.

Yeni Teknolojiler ve Gelecek

Exproof kablo rakoru teknolojisi sürekli gelişmektedir. Çarşı Tekno Market olarak, yeni teknolojileri yakından takip ediyoruz.

Akıllı Rakorlar

Sensör entegreli rakorlar, sızdırmazlık durumunu anlık izler. IoT bağlantısı ile uzaktan monitoring sağlar. Arıza öncesi uyarı verir. Çarşı Tekno Market, akıllı rakor çözümleri sunmaya başladı.

Nano Kaplama Teknolojisi

Nano seramik kaplama ile süper korozyon direnci sağlanır. Yüzey pürüzsüzlüğü artırılır. Bakım ihtiyacı azalır. Çarşı Tekno Market, nano kaplamalı rakorlar tedarik eder.

3D Baskı ile Özel Rakorlar

Standart dışı uygulamalar için özel tasarım rakorlar üretilebilir. Hızlı prototipleme imkanı. Maliyet avantajı. Çarşı Tekno Market, özel rakor tasarım hizmeti sunar.

Maliyet Analizi

Kaliteli exproof kablo rakoru kullanımı, uzun vadede maliyet tasarrufu sağlar. Çarşı Tekno Market olarak, müşterilerimize maliyet-fayda analizi sunuyoruz.

Kaliteli vs Düşük Kalite Rakor Karşılaştırması

Özellik	Kaliteli Rakor	Düşük Kalite
İlk Maliyet	Değişkenlik gösterir	Değişkenlik gösterir
Ömür	15-20 yıl	2-3 yıl
Bakım Sıklığı	Yılda 1	3 ayda 1
Arıza Riski	Çok Düşük	Yüksek
10 Yıl Toplam	Düşük	Yüksek

Çarşı Tekno Market Fiyat Avantajı: Üretici firmalarla doğrudan çalışarak, kaliteli ürünleri uygun fiyatlarla sunuyoruz. Toplu alımlarda %20'ye varan indirimler sağlıyoruz.

Sıkça Sorulan Sorular

Sonuç

Exproof Kablo Rakoru, patlayıcı ortamlarda güvenli kablo bağlantısı için vazgeçilmezdir. Doğru rakor seçimi ve profesyonel montaj ile uzun yıllar sorunsuz hizmet alabilirsiniz.

Çarşı Tekno Market olarak, 15 yılı aşkın tecrübemiz ve geniş ürün yelpazemizle projelerinize en uygun kablo rakoru çözümlerini sunuyoruz. ATEX sertifikalı binlerce ürün, uzman kadro ve hızlı teslimat avantajlarımızla yanınızdayız.
